《膜结构技术规程》CECS 158,根据基材和涂层的种类将膜材分为三大类:
G类(习惯称PTFE膜)
P类(习惯称PVC膜)
实际应用时,因使用功能的不同,又常常会遇到以下几个名词:
外膜、高透膜、网格膜、吸音膜。
那么,它们各自有什么特点呢?

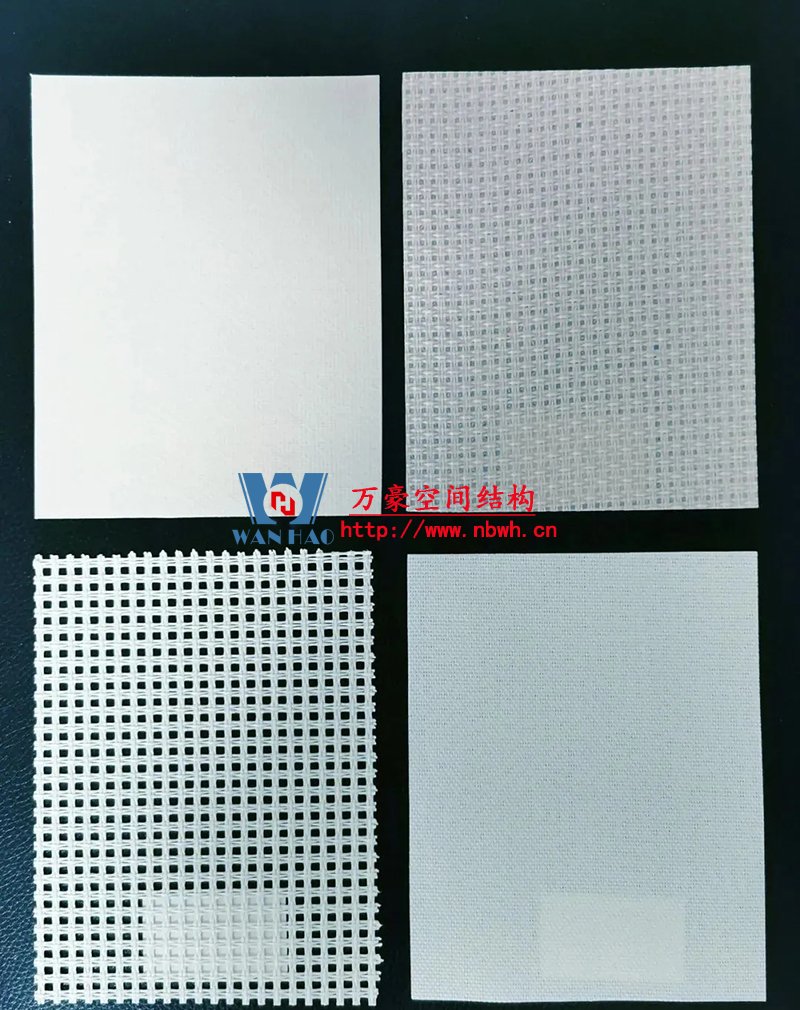

外膜(图中左上)
是最常用的膜材,由高强度纤维织物涂覆耐久性保护涂层构成。特点是强度高、自洁性好、挡风遮雨(不透气、不透水);有一定透光率(8~15%,透光不透景),不吸音。
高透膜(图中右上)
相较于外膜,增大基材纱线编织间距、同时调整涂层透明度,以提高透光率,涂层依然是满覆。特点是透光率高(20~60%,透光不透景)、自洁性好、挡风遮雨(不透气、不透水);强度低于外膜,不吸音。
网格膜(图中左下)
基材纱线编织间距很大,涂层不再是满覆,形成一定的开孔率(20~70%)。特点是透光率高(30~70%,透光透景)、装饰遮阳效果好;强度低于外膜、透气透水、不吸音。
吸音膜(图中右下)
相较于网格膜,开孔率极小(1~3%)、同时调整涂层工艺,以提高吸音效果。特点是吸音效果好(吸音系数0.4~0.75)、透光不透景(20~40%)、透气不透水,强度和自洁性低于外膜。
不同材质的膜材—G类(PTFE)和P类(PVC),满足以上各种使用功能都有各自对应的型号。E类(ETFE)膜材由于是无织物基材的匀质材料,没有网格膜和吸音膜,通过调整印刷镀点的直径和密度实现不同的透光率(20~90%)。
不同材质(PTFE、PVC、ETFE)、不同功能(外膜、高透膜、网格膜、吸音膜)的膜材,有其各自的优点和缺点。因此膜材选用时应扬长避短,将合适的膜材用在适合的地方。
|
外膜
|
高透膜
|
网格膜
|
吸音膜
|
强度
|
很高
|
高
|
高
|
中
|
开孔率(%)
|
0
|
0
|
20~70
|
1~3
|
透光率(%)
|
8~15
|
20~60
|
30~70
|
20~40
|
透景
|
N
|
N
|
Y
|
N
|
透气
|
N
|
N
|
Y
|
Y
|
透水
|
N
|
N
|
Y
|
N
|
吸音系数
|
反射
|
反射
|
穿透
|
0.4~0.75
|
自洁性
|
很好
|
好
|
较好
|
中
|
