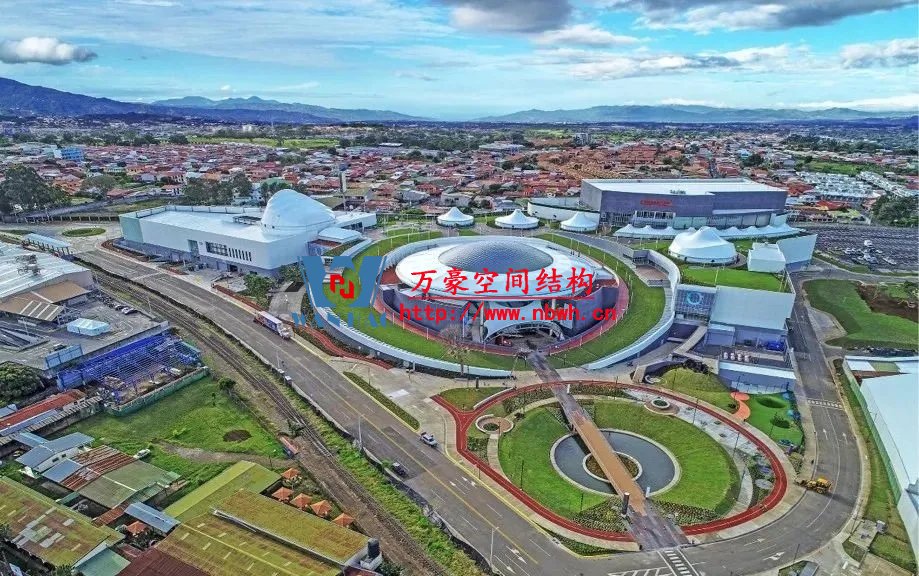

位于哥斯达黎加的Oxigeno是一个14.5万平方米的购物娱乐目的地,是世界上最大的屋顶公园之一。开发商是知名的Cuestamoras Urbanismo,由JERDE进行规划设计。Oxigeno的建筑设计受到大自然灵感的启发,包括大型屋顶公园,室内融合了娱乐、教育、美食和购物,重新塑造了21世纪零售业。
Oxigeno的设计主创,JERDE高级副总裁Eduardo Lopez 表示,“建筑的独特形态是受周围火山的启发而设计的。我们观察了当地的地理位置,位于山顶上的悬云,绿色植物,以及山丘,以一个现代建筑的形式融入当地肌理,和周边山脉云朵的自然美相呼应。”

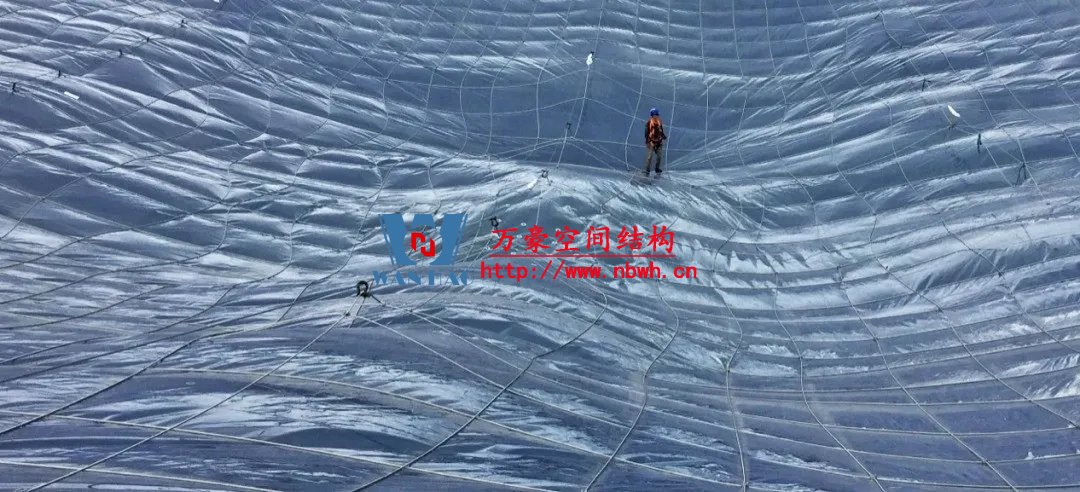

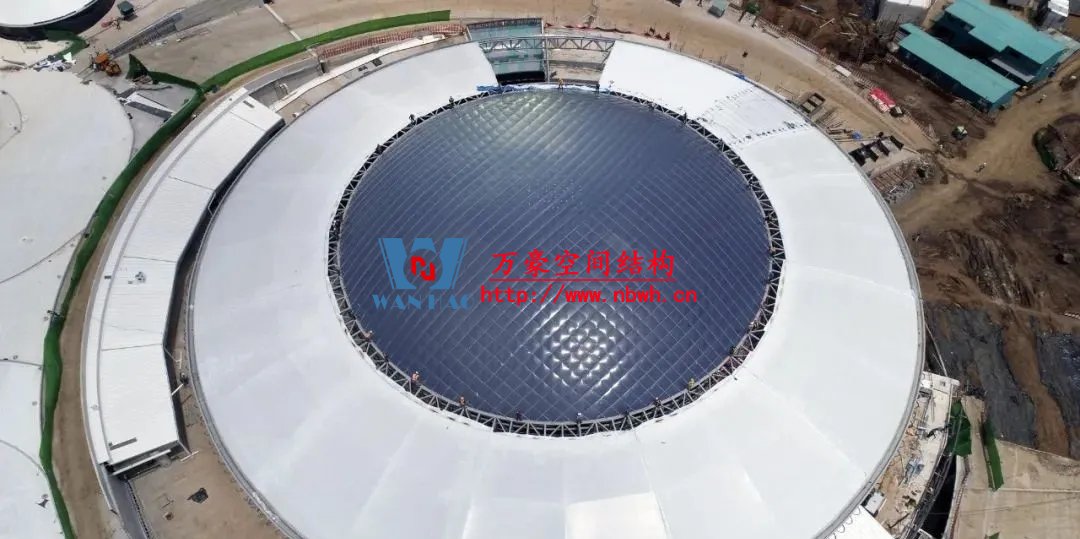

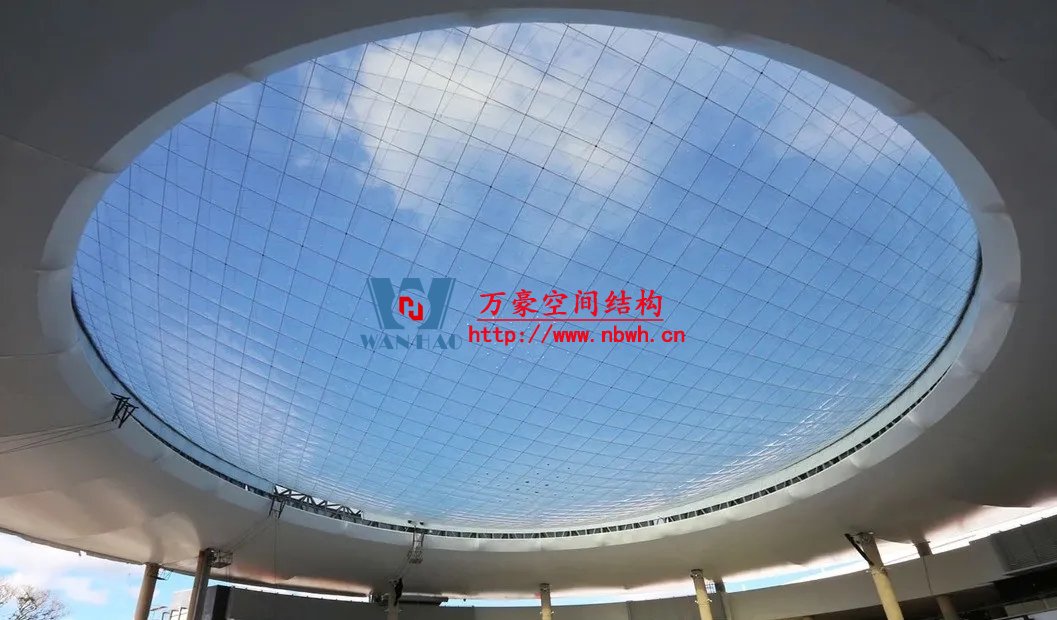

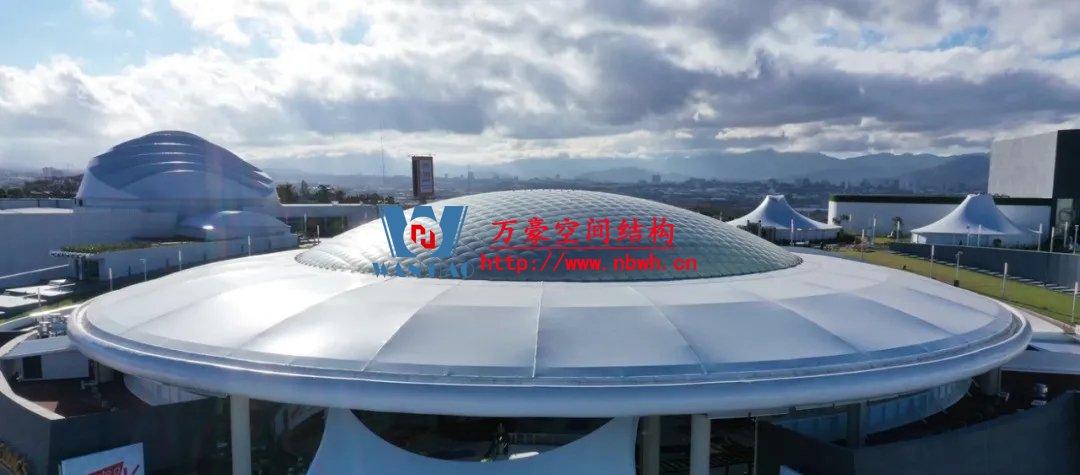

其中,美食广场的屋面采用ETFE气囊式膜结构。气囊直径45m,投影面积1600m²,ETFE膜材厚度0.25mm。采用索网加强,索网的网格尺寸1.2m。
为什么说这是一个气囊式膜结构,而不是一个巨大的气枕式膜结构?
因为气枕式膜结构的单元较小,一般由多个气枕单元组合构成,作为围护结构,计算设计时结构参数和荷载参数,按围护结构计取。
而气囊式膜结构与气枕式膜结构的区别在于它是由一个气囊形成的直接跨越建筑空间并承受荷载的屋盖结构,一般跨度较大,计算设计时结构参数和荷载参数,按主体结构计取。
