长春奥体中心体育场膜结构

时间:2018-09-12 01:20:58 浏览数：

长春奥体中心体育场膜结构是怎样的？有哪些特点特色?下面，万豪膜结构就为大家来介绍一下。
体育场膜结构

长春奥林匹克公园体育场膜结构采用独特的轮辐式张拉结构，总建筑面积为56186平方米，总座位数32200个，建筑结构高度为38.5米，罩棚桅杆顶高度为60米。结构平面投影近似圆形，其长轴方向长度为254.5米，短轴方向长度为249.2米。中心内环索为平面椭圆形，通过脊、谷索与圆形外环钢结构桁架相连，立面呈马鞍造型。脊索与谷索呈放射状高低设置，并通过与高强度PTFE膜结构膜材的共同成型作用，形成波浪状优美的造型。

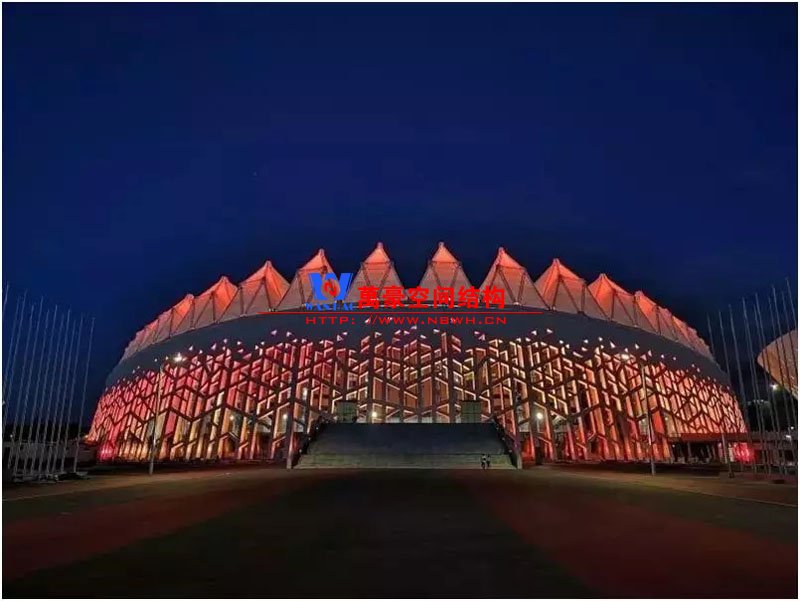

膜结构体育场

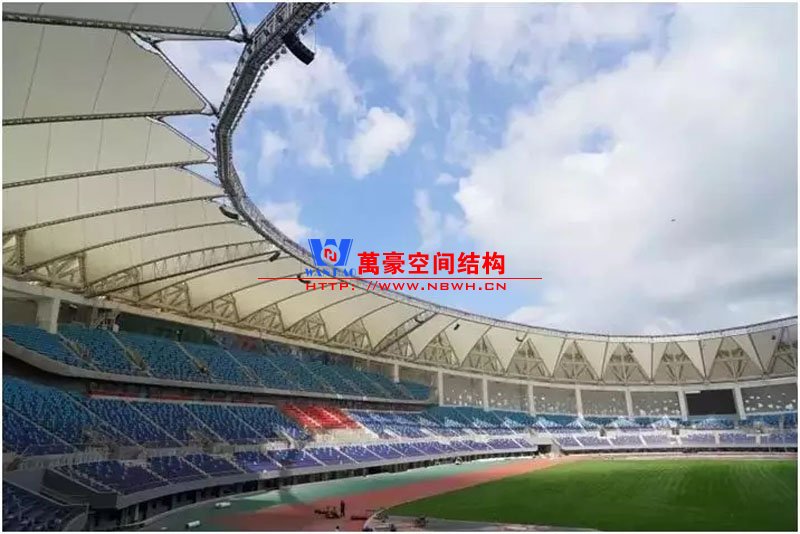

膜结构体育场内景

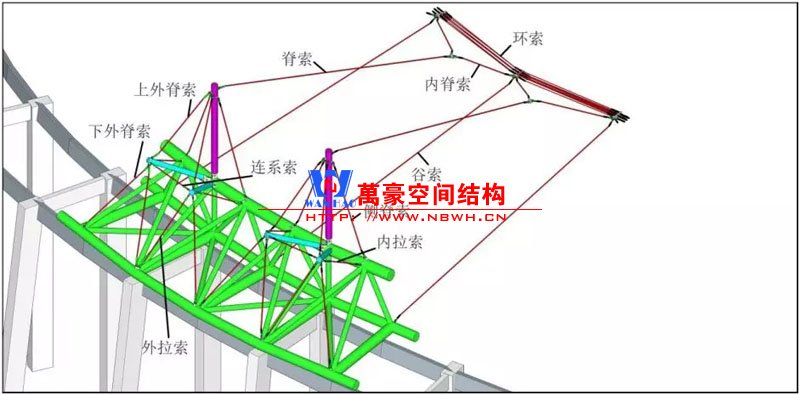

该膜结构体育场屋盖的结构体系是由钢结构系统、钢索系统和膜结构系统3部分组成。其中钢结构系统布置在体育场的外围，由三角形巨型空间环桁架、桅杆和斜撑杆组成。钢索体系为双层轮辐式拉索结构，主要由环索φ110、谷索φ135、内脊索φ120、脊索φ135、背索（包括上外脊索φ120、下外脊索φ120、侧脊索φ65、内拉索φ85、外拉索φ85和连系索φ65）组成。
膜结构体育场内景

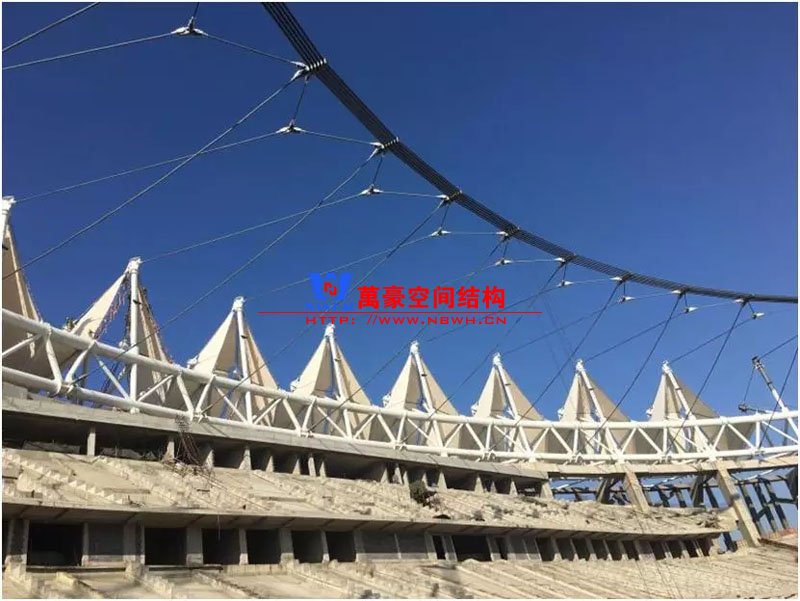

体育场膜结构拉索屋面

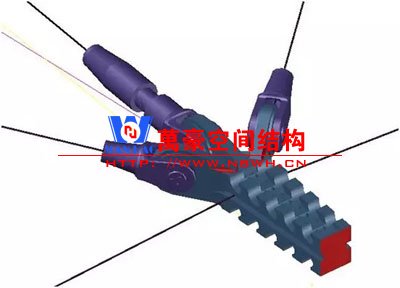

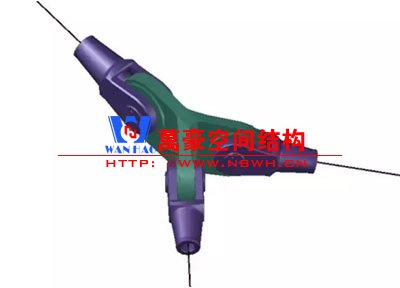

本工程屋盖体系除环桁架、桅杆和斜撑杆外，均为柔性拉索。拉索种类有10种，共610根结构索。结构成型时的拉索张力大，且结构成型前后结构刚度变化大，造成节点多而复杂。所以，拉索的节点设计是否正确成为结构设计中的关键所在。
体育场膜结构拉索屋面

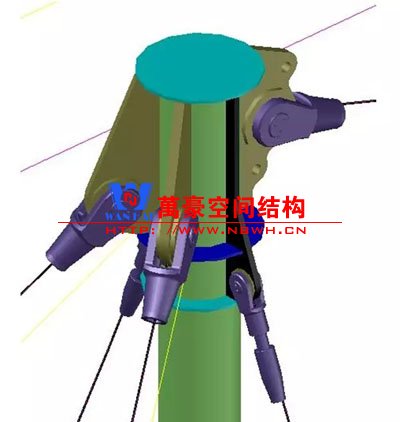

此外，由于该结构体系与以往的轮辐式张拉膜结构不同，取消了上外压环。而是通过背索拉紧桅杆，平衡径向脊索的部分拉索力。以设置背索的桅杆构造替代上压环，使得结构看起来更加轻巧，但因此增加了索的种类和数量，使节点更加复杂，增加了施工难度。因此如何让12根拉索仅占据一榀位置便可完美呈现结构造型，成为在此次节点设计的重中之重。

膜结构施工配合

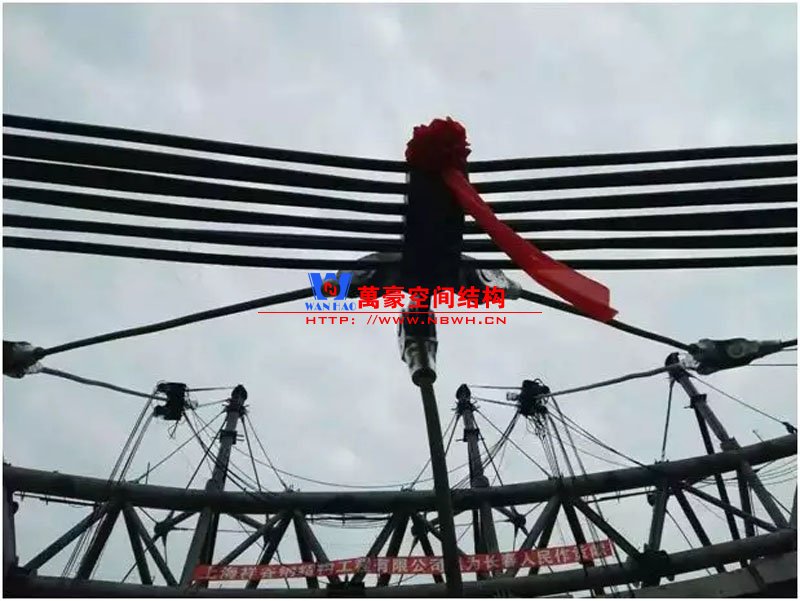

针对本膜结构工程的工程特点和施工难点，经过施工模拟分析，本工程采用低空组装，整体提升张拉施工工艺。具体施工步骤如下：安装主桅杆钢结构以及桅杆→安装上部7根背索，包括侧脊索、上外脊索、内拉索、连系索→安装斜撑杆→安装下部4根背索，包括下外脊索、外拉索→搭设张拉平台，铺设环索并索好夹具→安装径向脊索及谷索→牵引脊索以同步提升环索→张拉谷索。
膜结构施工

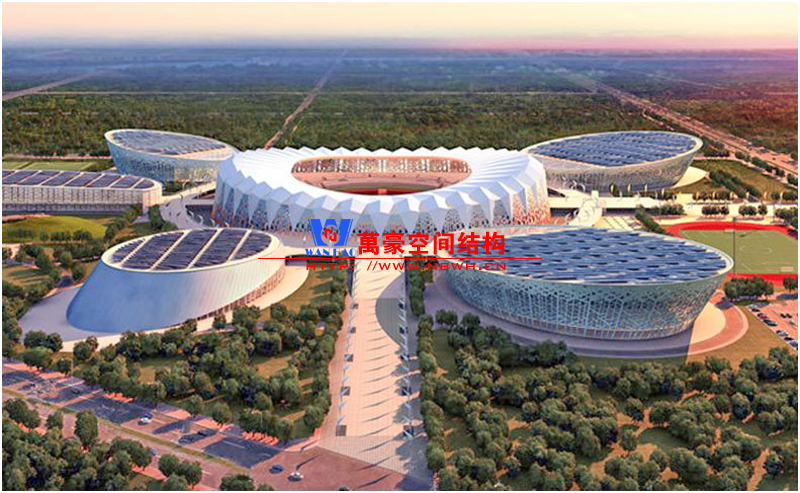

以上就是长春奥体中心体育场膜结构的介绍，该体育场位于长春奥林匹克公园内。长春奥林匹克公园于2012年开始建设，是长春市“十二五”期间规划建设的重大项目之一，位于长春新区核心区北湖科技开发区，集竞技训练、体育培训、健身娱乐、休闲旅游、商务会展等功能于一体，可满足大型赛事需要。公园总占地面积52.76万平方米，拥有能容纳近4万人的体育场、能容纳1万人的体育馆、能容纳3000人的游泳馆、能容纳近10万人的全民健身馆。

2018年9月11日，吉林省第十八届运动会在长春奥林匹克公园盛大召开。备受瞩目的长春奥林匹克公园膜结构体育场也将揭开神秘面纱，宛如一朵盛开的君子兰花，笑迎八方来客。
